位相信号-PWM変換器｜PPC-1003/PPC-1003-B 特許第6923141
従来の位相信号-PWM変換器「PPC-1002」「PPC-1002-B」より適合機種がさらに増えました！

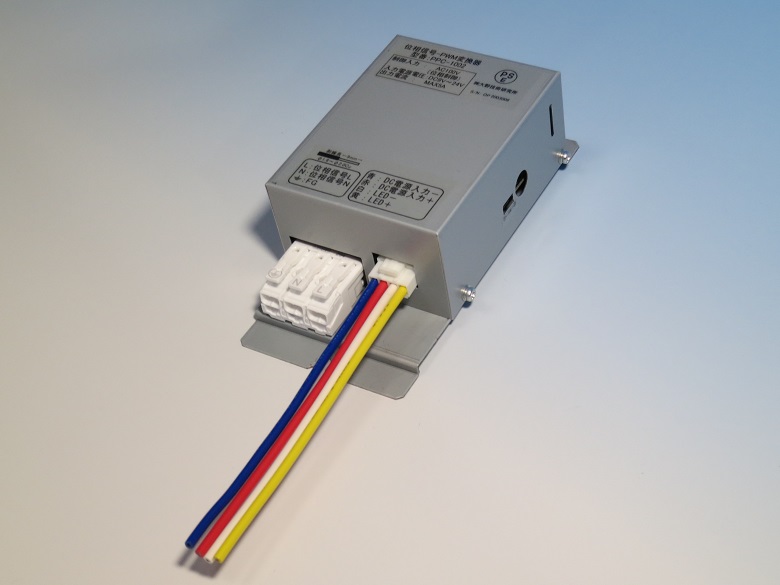

位相信号-PWM変換器「PPC-1003」は、位相信号をＰＷＭ出力に変換する機器です。また、「PPC-1003-B」は、5A以上のLED灯具を制御できる信号出力タイプです。
AC100V用の位相制御式調光器を使用して、PWM方式のLED灯具を調光できます。
既存の調光器や配線を利用できるため、予算や工期削減に貢献します。
操作部分のパネルが変わらないため、デザインの変更はない一方、DCのLED を使用することで灯具の選択肢は大きく広がります。さらに多チャンネルの位相制御型調光システムでPPC-1003を使用すれば、AC調光対応灯具とDC用LEDの混在システムも構築できます。
メーカー各種の位相調光器に対応可能で逆位相の調光器にも対応可能です。
位相 PWM変換の様子
製品仕様
| 型番 | PPC-1003 | PPC-1003-B（信号出力タイプ） |
| 位相入力信号周波数 | 50Hz/60Hz | 50Hz/60Hz |
| 位相入力信号電圧 | 100V | 100V |
| DC電源入力電圧範囲 | DC9V～24V(定電圧電源を使用のこと） | DC9V～24V(定電圧電源を使用のこと） |
| DC電源入力電流 | Max5.1A | Max300ｍA |
| 出力電圧 | DC入力電圧と同じ | DC入力電圧と同じ |
| 出力電流 | Max5A | Max250ｍA |
| 調光出力方式 | PWM方式(1kHz) | PWM方式(1kHz) |
| 動作確認済み調光器 | 最新の適合機種はこちらからご確認ください。 | 最新の適合機種はこちらからご確認ください。 注意：LED灯具との接続には、弊社1chPWM調光ドライバー「AO-1001」と LED負荷適合定電圧電源(DC9~24V)が必要となります。 |
・ 1系統に負荷インターフェイスNK28900(Panasonic)もしくはLUT-LBX-JA(LUTORON)が必要となります。
・ お使いになる位相調光器によってはLED灯具の低照度付近でチラツキが生じることがあります。その場合はチラツキのない照度でお使いください。
・ 電力事情によっては、チラツキが生じることがあります。
取扱説明書（仕様・配線方法・適合機種/R-DIP割当表）
取扱注意事項
購入時または使用時には取扱注意事項を必ずお読みください。
